Cimática · significado

Qué es la cimática y cómo se ve el sonido.

La cimática es el estudio de las formas visibles que produce el sonido cuando hace vibrar una superficie: arena sobre una placa de metal, agua, una membrana. Cada frecuencia deja un patrón propio, porque la superficie solo se queda quieta en ciertas líneas y ahí es donde se junta la arena.

El experimento lo publicó Ernst Chladni en 1787; la palabra la acuñó el científico suizo Hans Jenny en 1967, a partir del griego kyma, onda. Cymatica es cimática online: la figura de la placa calculada en tu navegador con un modelo de placa vibrante, en tiempo real, con cuatro maneras de verla.

Flor de la vida a 528 Hz en Cymatica: la arena se ordena sobre la placa con el tono, en 3D
Fig. 01 · Flor de la vida, 528 Hz, en la arena.528 Hz

Veinte segundos, con sonido.

Esto es la app grabada tal cual: la Flor de la vida a 528 Hz, la 963 en agua y el Cubo de Metatrón sobre placa. La figura de debajo la forma cada frecuencia; la Flor y el Cubo son capas simbólicas.

El vídeo empieza en silencio: dale al altavoz para oír los tres tonos.
01FísicaLa física que hay detrás

Una placa, arena y un tono. Eso es la cimática.

En 1787 Ernst Chladni pasó un arco de violín por el borde de una placa metálica cubierta de arena. La arena huyó de las zonas que vibraban y se quedó en las líneas quietas. Cada frecuencia formaba un patrón distinto.

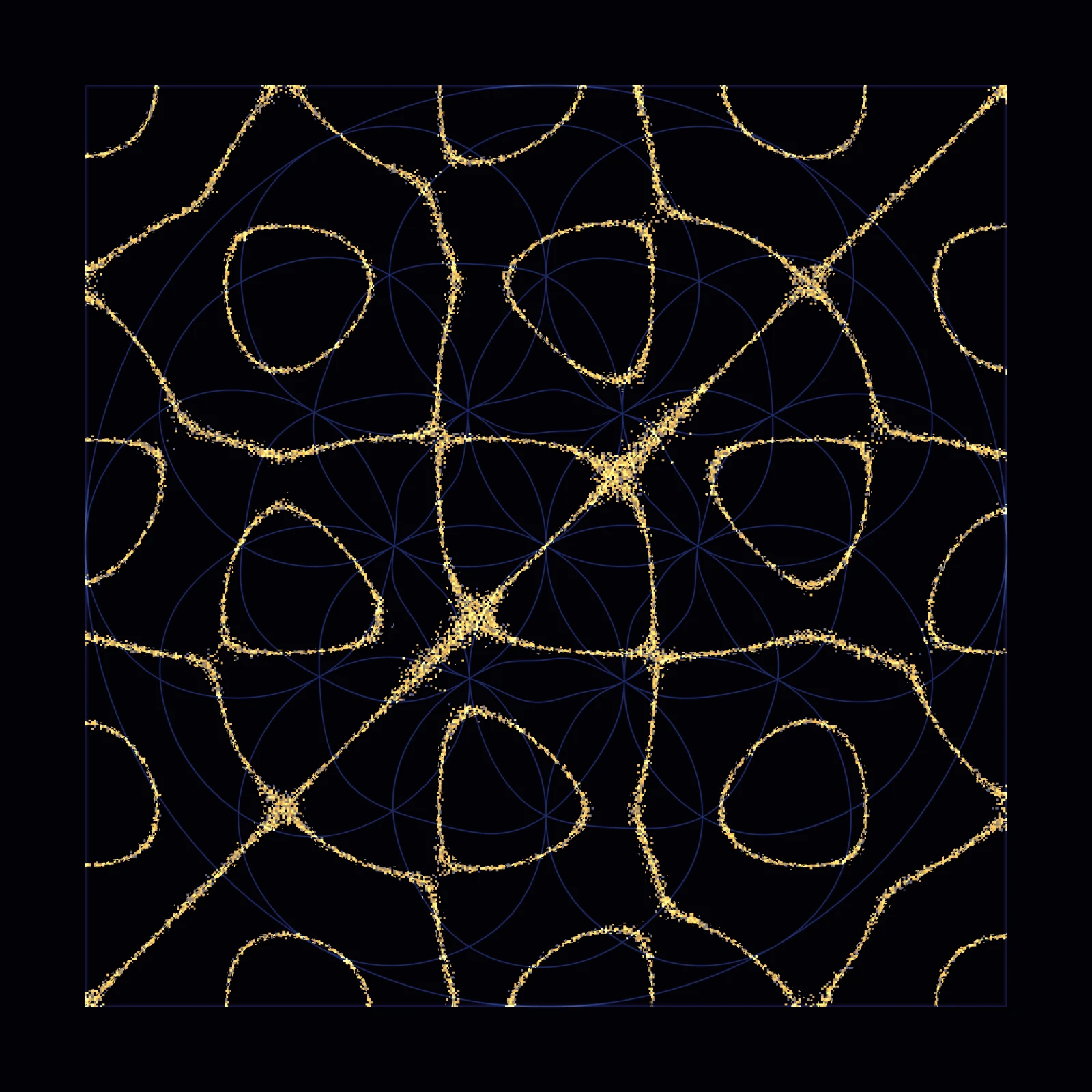

Patrón de Chladni a 174 Hz: la arena sobre una placa cuadrada, en 3D

Fig. 02 · Placa cuadrada, modo Chladni. 174,00 Hz · Fa3

1787

Ernst Chladni, placa metálica, arco de violín, arena.

La arena se ordena

Donde el sonido descansa, la arena se queda quieta y aparece la forma.

Única

Cada frecuencia tiene su propia forma. Cambia la nota y la forma cambia contigo.

Cymatica hace lo mismo con física. En Chladni calcula una placa cuadrada excitada desde el centro, como en un montaje real, y deja la arena donde la placa no se mueve; en Mandala, un tambor, con sus líneas nodales exactas; Agua es un modelo de ondas, y lo dice; XY es la curva de Lissajous real de los dos tonos. Cuanto más alta la frecuencia, más líneas nodales y más celdas. Las capas que puedes poner encima son otra cosa: geometría simbólica de la tradición, no calculada del sonido. Si prefieres la figura libre de antes, está como Modo artístico.

Probar los 4 modos con 432 Hz
02ModosCuatro maneras de ver la misma frecuencia

Una frecuencia, cuatro modos

Cambia de modo y ves el equivalente de la misma frecuencia.

Una frecuencia no cambia el modo: fija la frecuencia, el ratio y la capa, y tú eliges cómo verlo.

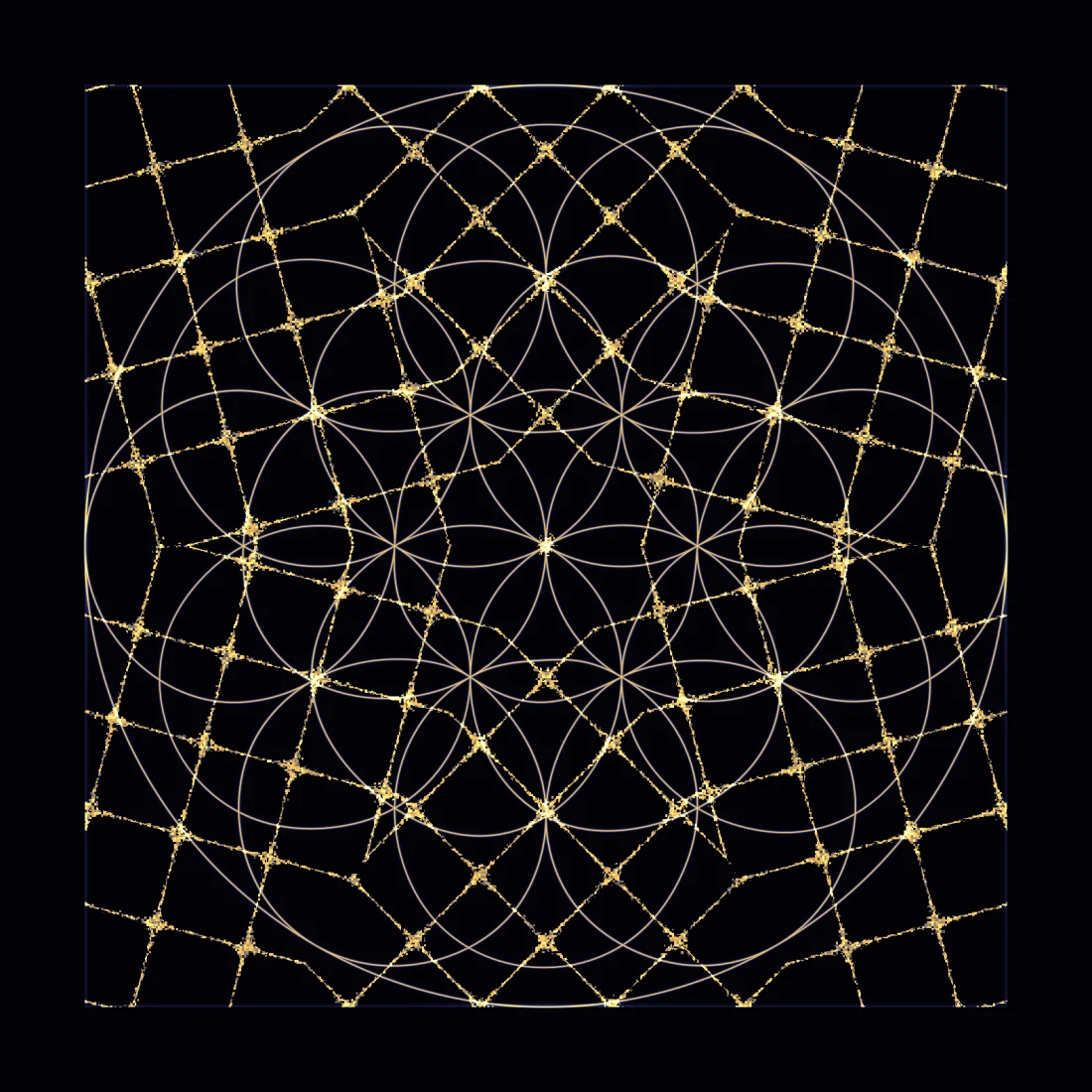

  • Modo Arena: Flor de la vida a 528 HzFig. 03ArenaArena sobre una placa cuadrada excitada desde el centro. El clásico. Las líneas donde la placa no se mueve.✓

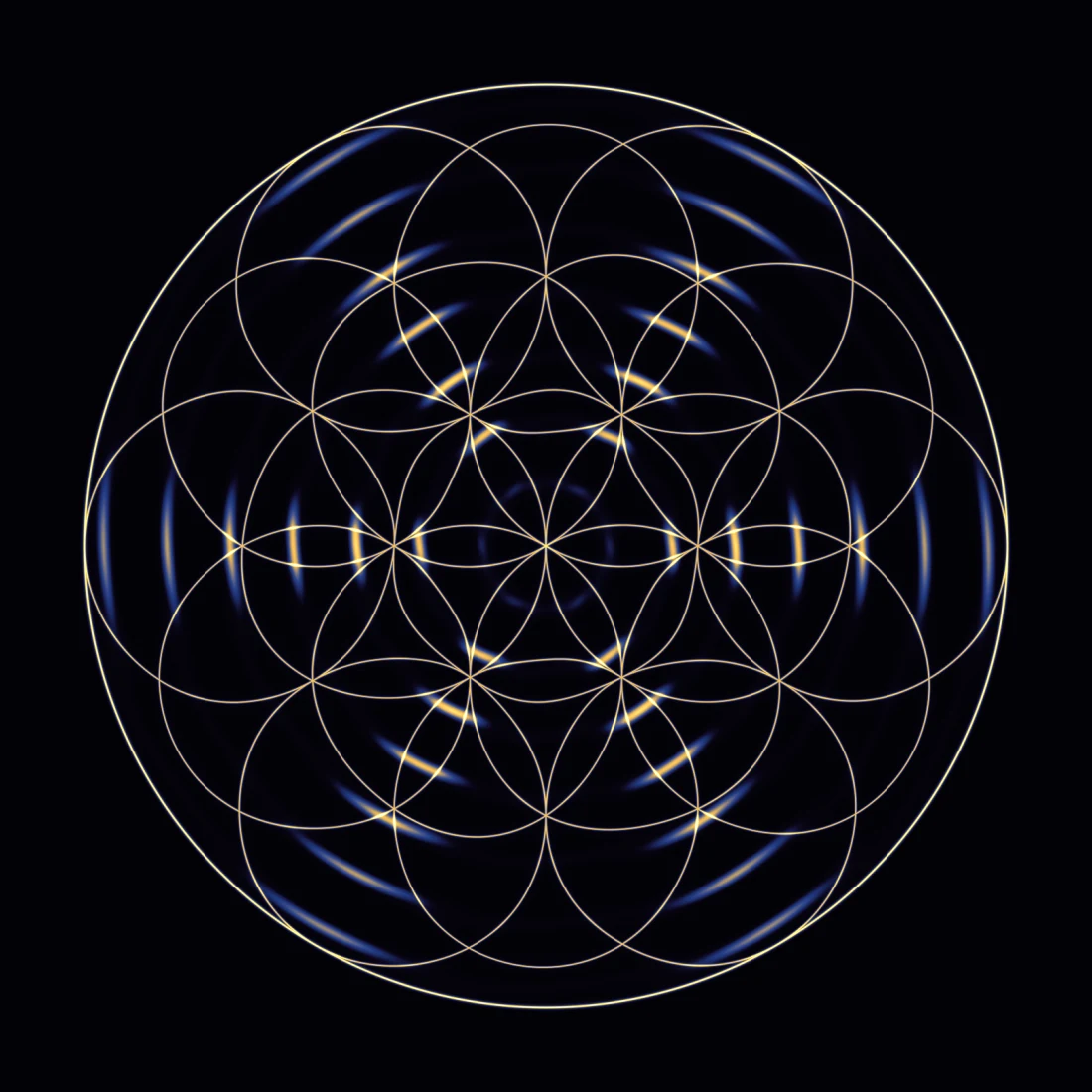

  • Modo Agua: Flor de la vida a 528 HzFig. 04AguaOndas estacionarias en la superficie de un líquido. Anillos, pétalos y relieve. Es un modelo, no a escala: la onda real a 528 Hz mide un milímetro.✓ Modelo de ondas capilares, no a escala.

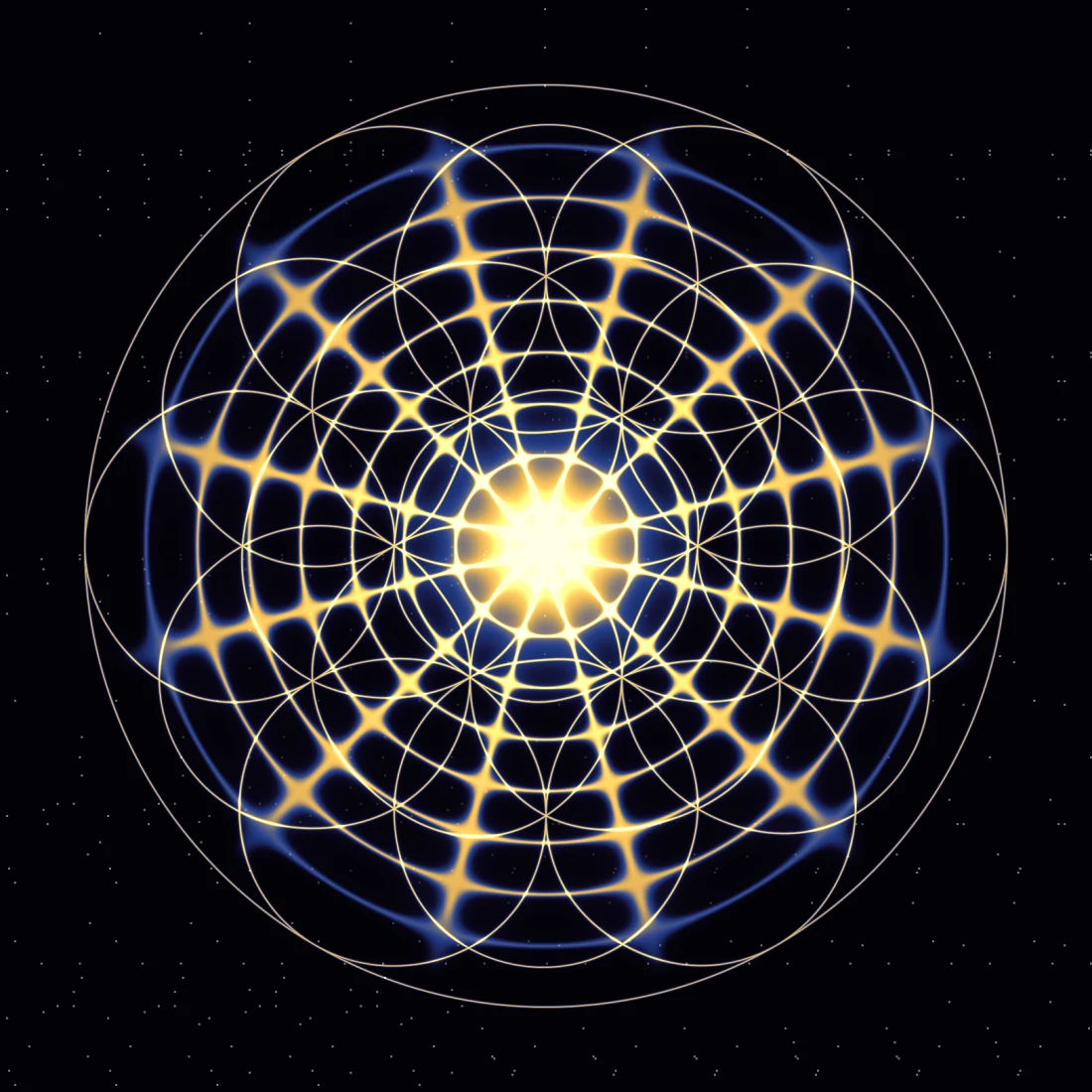

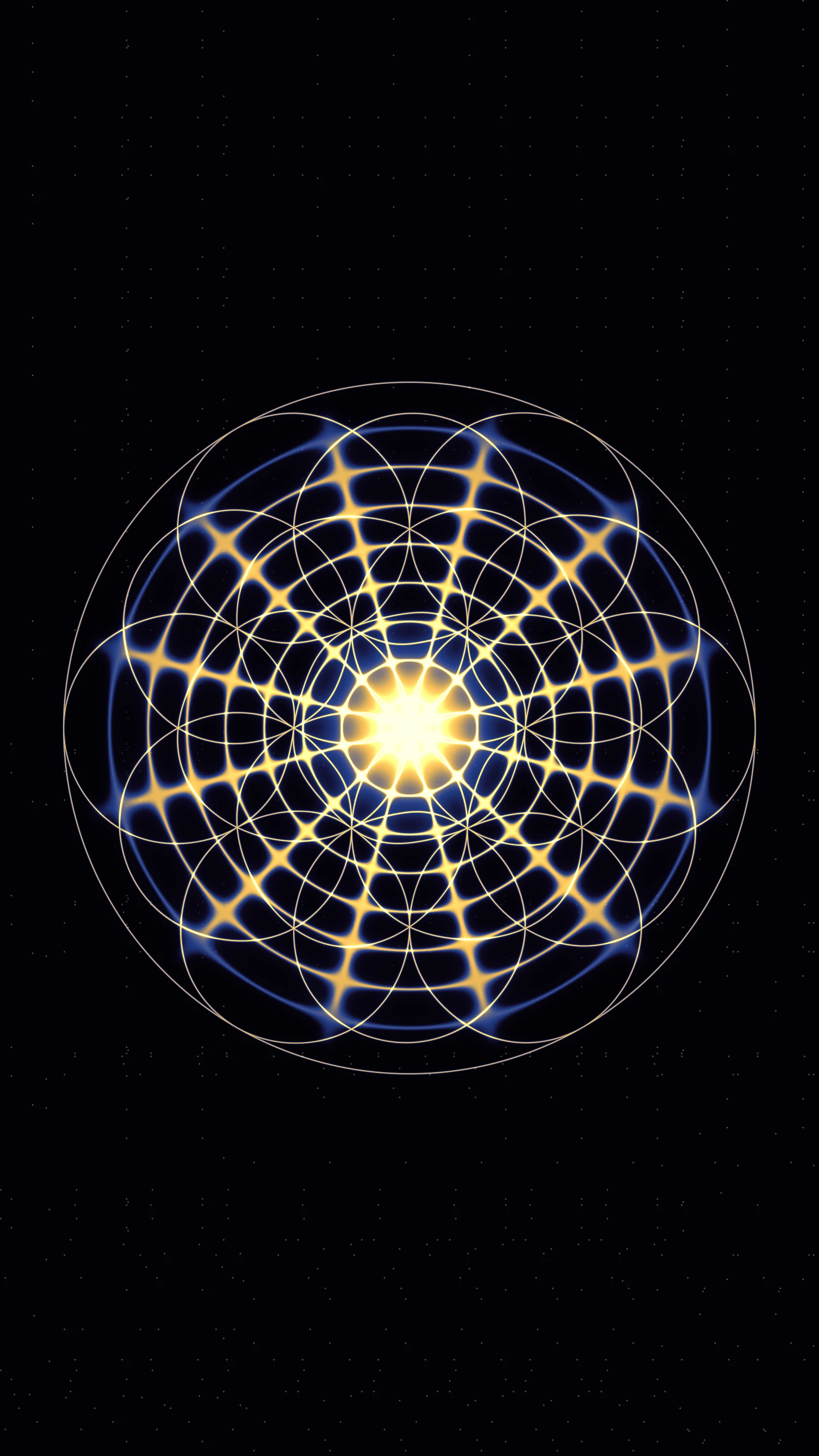

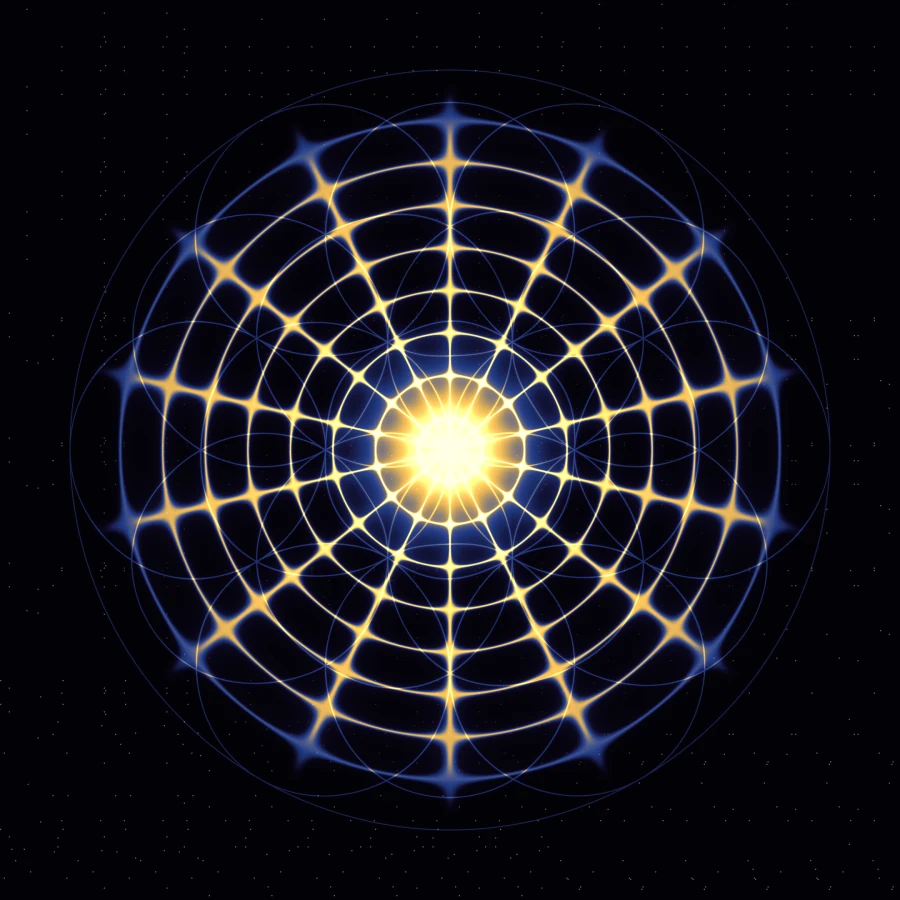

  • Modo Mandala: Flor de la vida a 528 HzFig. 05MandalaUn tambor: una membrana redonda sujeta por el borde. Sus líneas quietas son radios y anillos exactos que se multiplican con la frecuencia.✓ Tambor: líneas nodales exactas de Bessel.

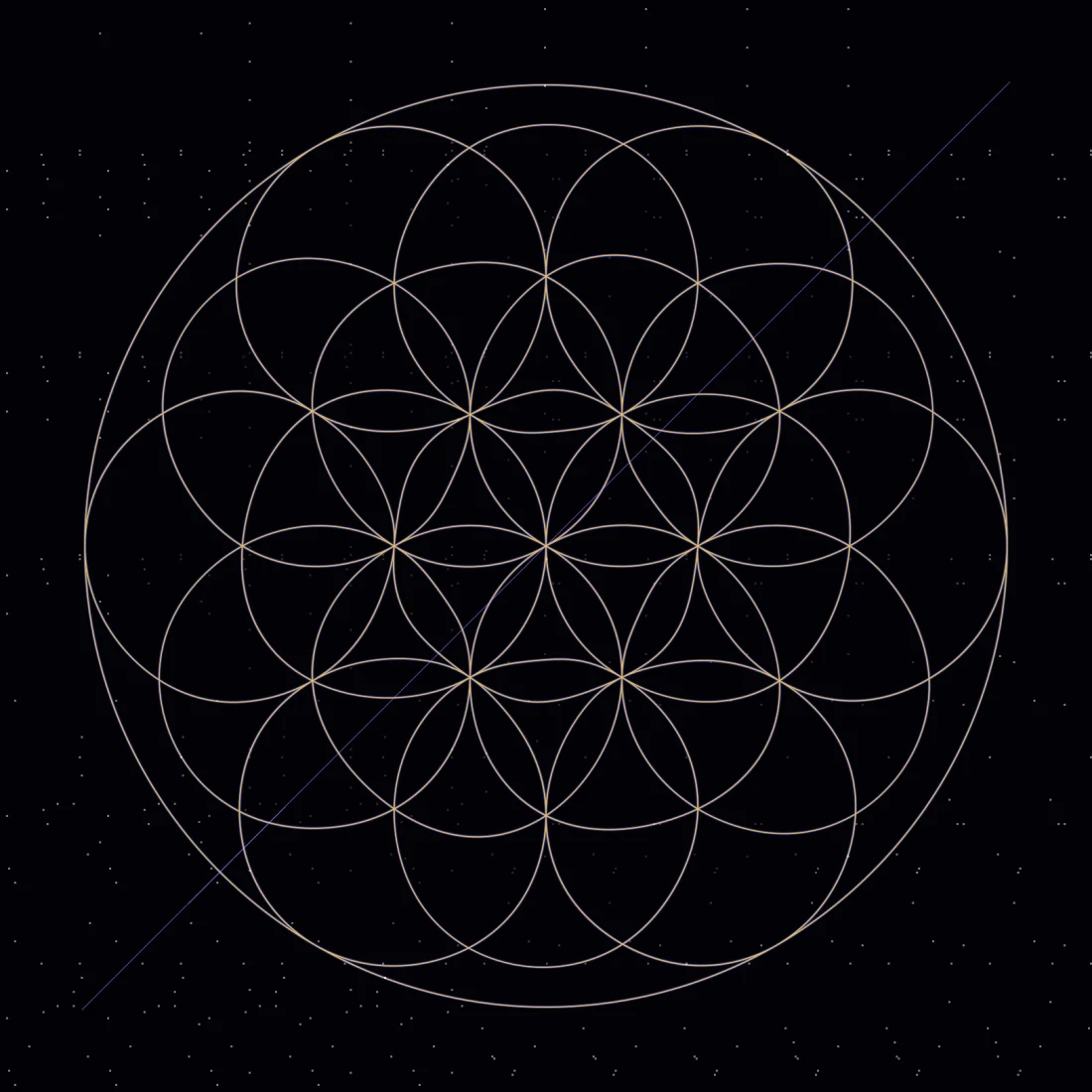

  • Modo XY: Flor de la vida a 528 HzFig. 06XYDos tonos forman una curva de Lissajous. El ratio entre ellos decide si la curva se cierra (3:2) o no termina nunca (φ).✓ Lissajous a/b. φ nunca cierra.
03MétodoCómo calculamos las figuras

Cada figura sale de una fórmula. Te enseñamos cuál.

Nada de lo que ves son imágenes guardadas ni animaciones hechas a mano. La figura se calcula en tu navegador, en el momento, a partir del sonido que está sonando.

Tres pasos, en tiempo real

  1. 01MedirLee la frecuencia del tono que genera la app, de un archivo de audio o del micrófono: qué suena y con cuánta fuerza.
  2. 02CalcularCon esa frecuencia resuelve cómo vibra una placa cuadrada excitada desde el centro: qué zonas se mueven y cuáles se quedan quietas.
  3. 03AsentarCada grano de arena es una partícula. Salta donde la placa se mueve y se queda donde no. La figura aparece sola, como en la placa real.
  • Arena sobre la placa a 174 Hz
    174 Hz · (4,4)
  • Arena sobre la placa a 528 Hz
    528 Hz · (8,6)
  • Arena sobre la placa a 963 Hz
    963 Hz · (12,6)
La forma

La placa es cuadrada, delgada y libre por los bordes. Cada manera posible de vibrar tiene dos números enteros, n y m, que cuentan cuántas veces se dobla en cada dirección. La arena se queda donde φ vale cero. Es la aproximación de Mary Waller para la placa libre de Kirchhoff, la descripción clásica de las figuras de Chladni.

φ = cos(nπx)·cos(mπy) + cos(mπx)·cos(nπy)

El tono de cada figura

Cada figura tiene su tono propio. C equivale al tamaño de la placa: con C = 5,5 Hz, cada una de las nueve frecuencias Solfeggio cae en una figura distinta. Dos notas muy cercanas pueden compartir figura, como en una placa real.

f = C·(n² + m²)

El montaje: excitada desde el centro

La placa está sujeta y excitada por el centro, con un altavoz debajo, como en las demostraciones reales. En el centro cada figura vale 2·cos(nπ/2)·cos(mπ/2): solo reciben energía las que tienen n y m pares. Las demás no se mueven ahí y no aparecen. Por eso las figuras son simétricas.

Entre dos figuras

Un tono casi nunca cae justo en una figura. Una placa real responde con varias a la vez, y pesa más la que está más cerca y la que más se mueve en el centro. Con η = 0,01 de amortiguamiento y M_k el peso propio de cada figura, se suman las 2 a 4 que más pesan. Así, al mover la frecuencia, una figura se transforma en la siguiente sin saltos. Con dos tonos a la vez, la arena se queda donde los dos se mueven poco: √(a₁²·φ₁² + a₂²·φ₂²).

w = |φ_k(centro)| / M_k · 1 / √((f_k² − f²)² + (η·f_k·f)²)

Lo que hace la placa con cuatro frecuencias

FrecuenciaFigura principalSu tono propioOtras que participan
174 Hz(4,4)176 Hz(6,0) 9 % · (6,2) 8 % · (4,2) 8 %
432 Hz(8,4)440 Hz(8,2) 15 % · (6,6) 12 % · (6,4) 7 %
528 Hz(8,6)550 Hz(10,0) 50 % · (10,2) 49 % · (8,4) 28 %
963 Hz(12,6)990 Hz(10,8) 47 % · (12,4) 35 % · (12,2) 20 %

Valores calculados por el núcleo de la app al generar esta página. El porcentaje es el peso de cada figura respecto a la principal. En pantalla, la app muestra siempre el modo (n,m) de la figura que estás viendo.

Granos que se mueven, no una imagen

La arena es una simulación de partículas. En una pantalla grande son del orden de cien mil granos, y la tarjeta gráfica mueve cada uno por separado. La arena migra sola hacia las líneas quietas y la figura aparece poco a poco. Al cambiar de tono, la figura anterior se deshace y la nueva se forma, sin fundidos ni cortes. Si el dispositivo va justo, la app reduce el número de granos por su cuenta; la figura es la misma.

  • Donde la placa se mueve, el grano salta. Cuanto más se mueve, más salta.
  • Al saltar, tiende a caer hacia donde la placa se mueve menos.
  • Donde la placa casi no se mueve, el grano se queda quieto.

Los otros modos, cada uno con su ley

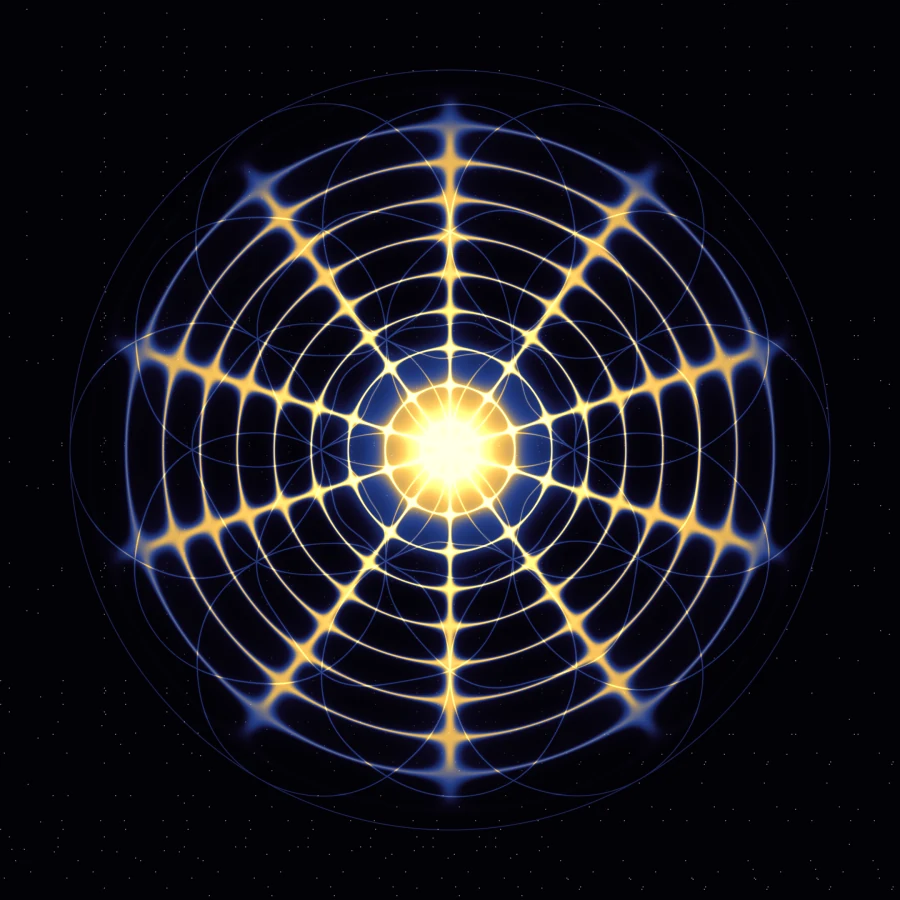

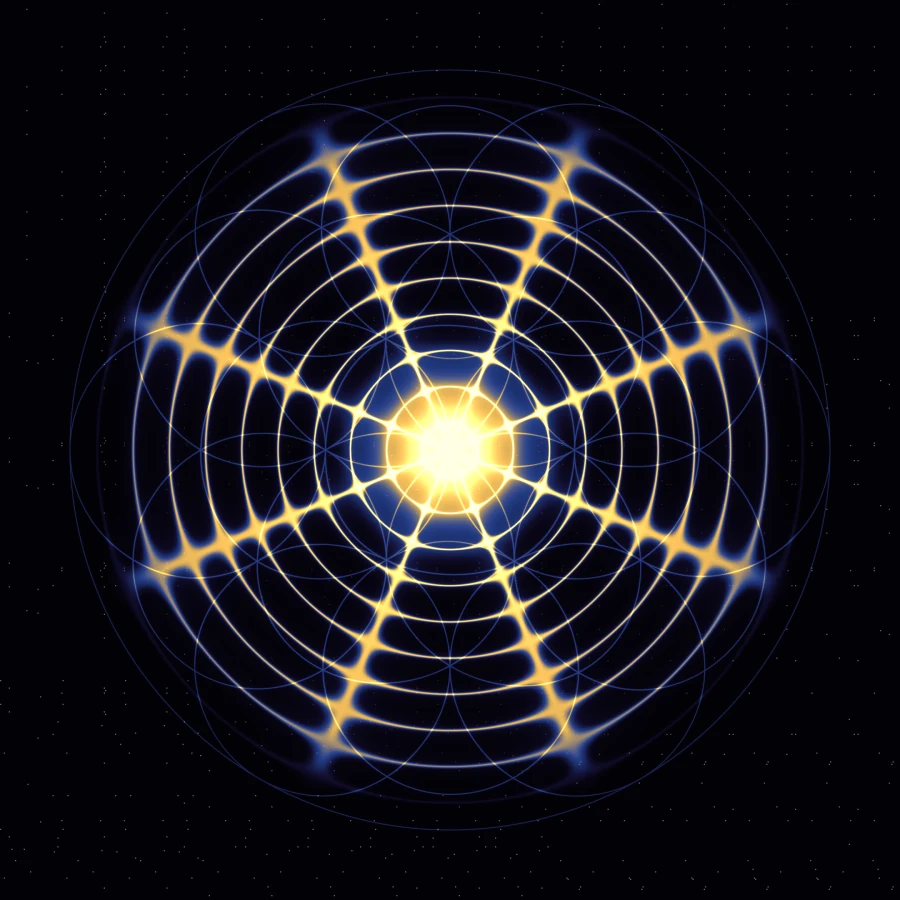

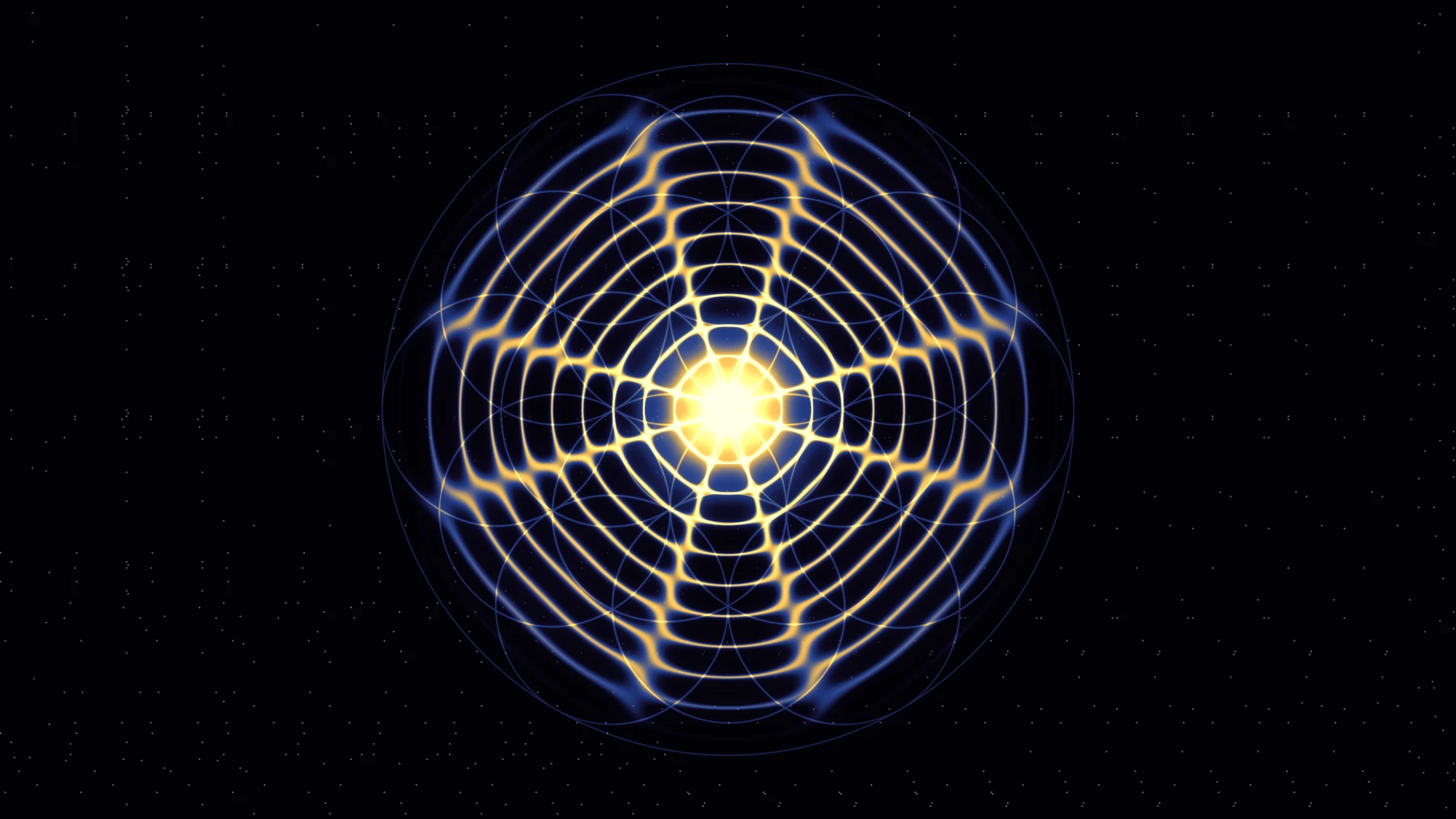

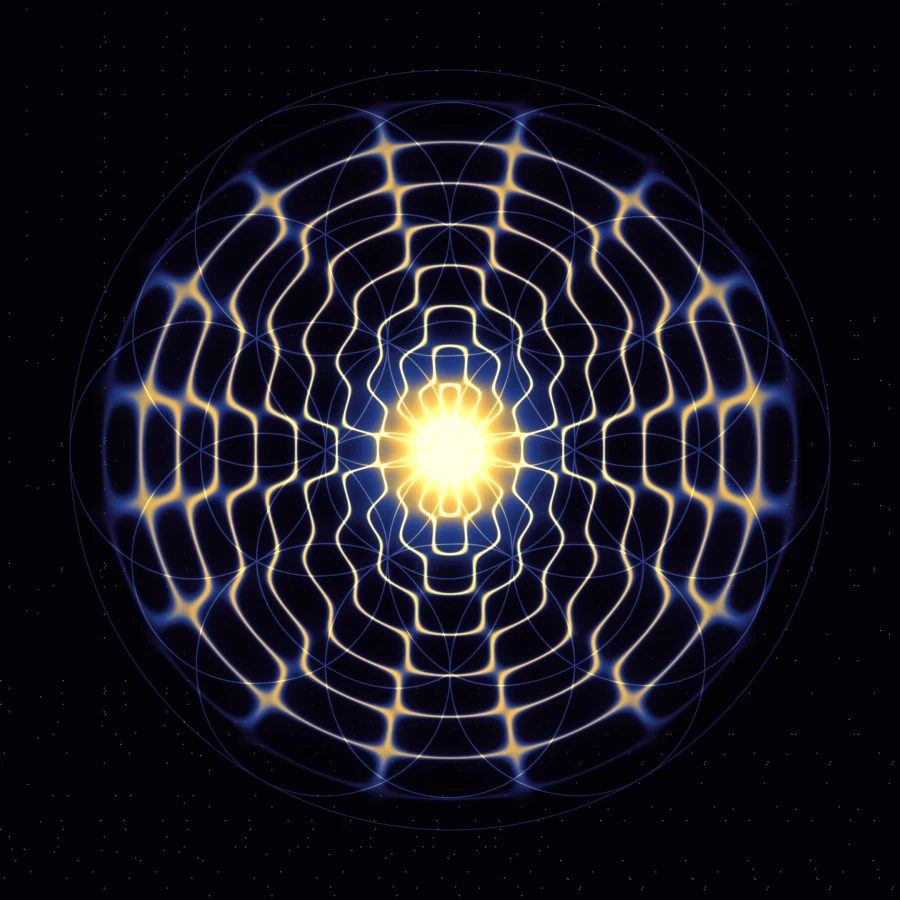

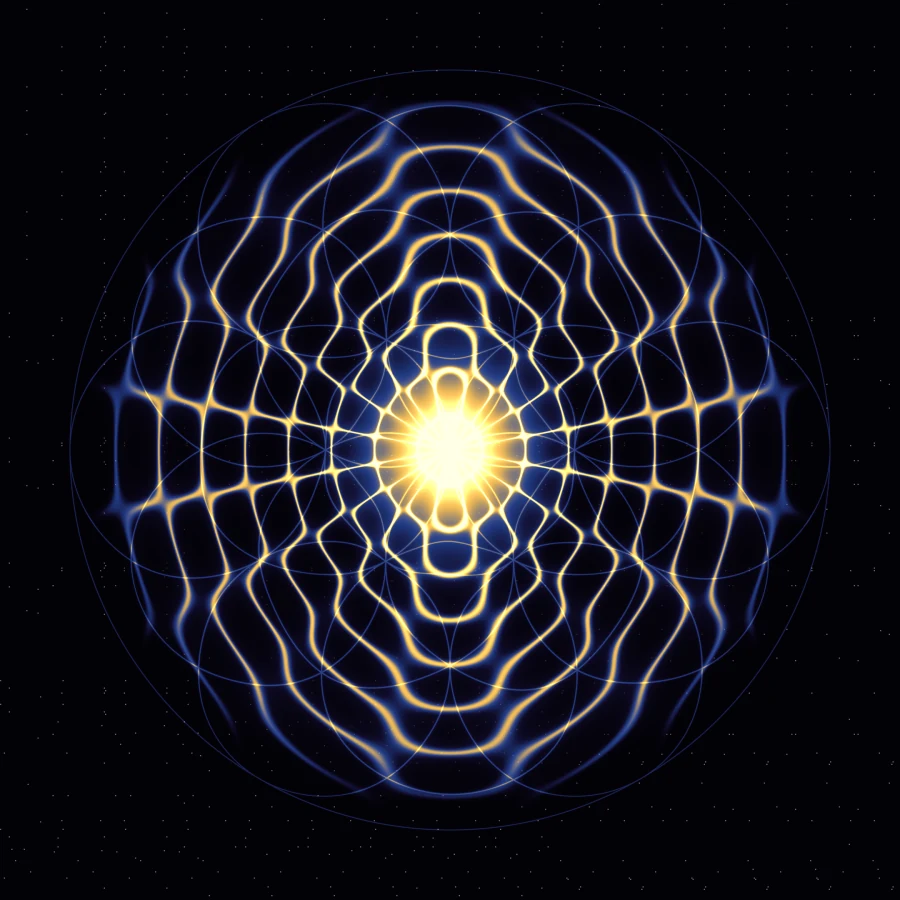

Mandala

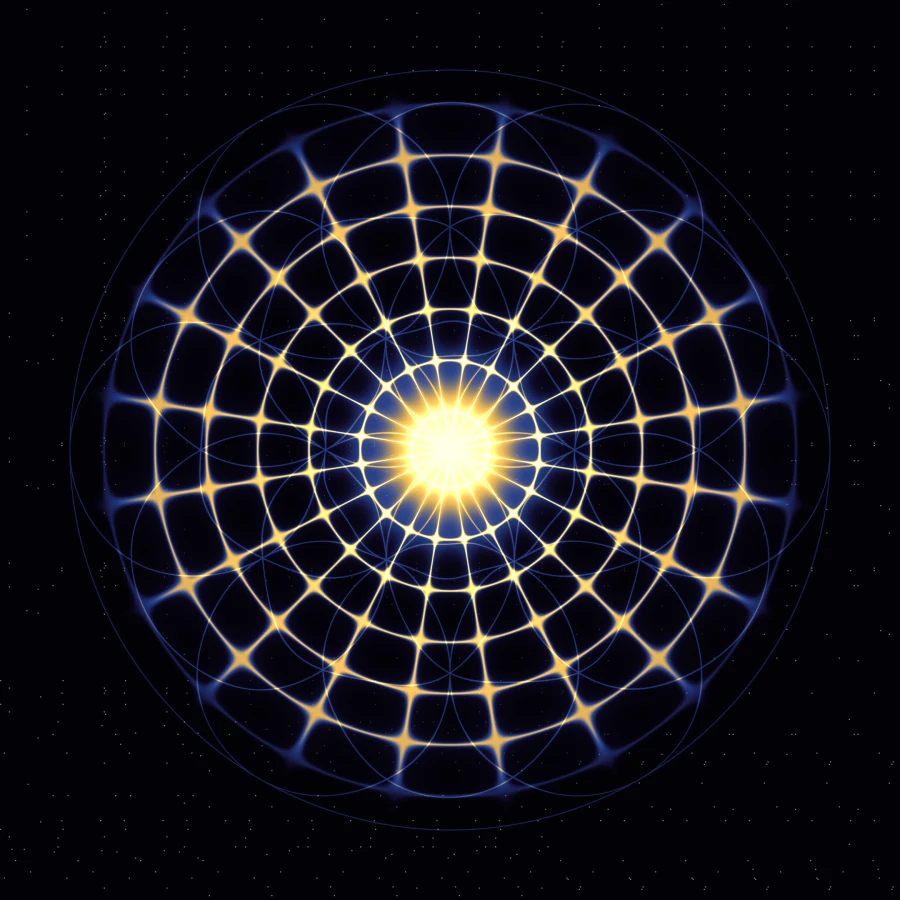

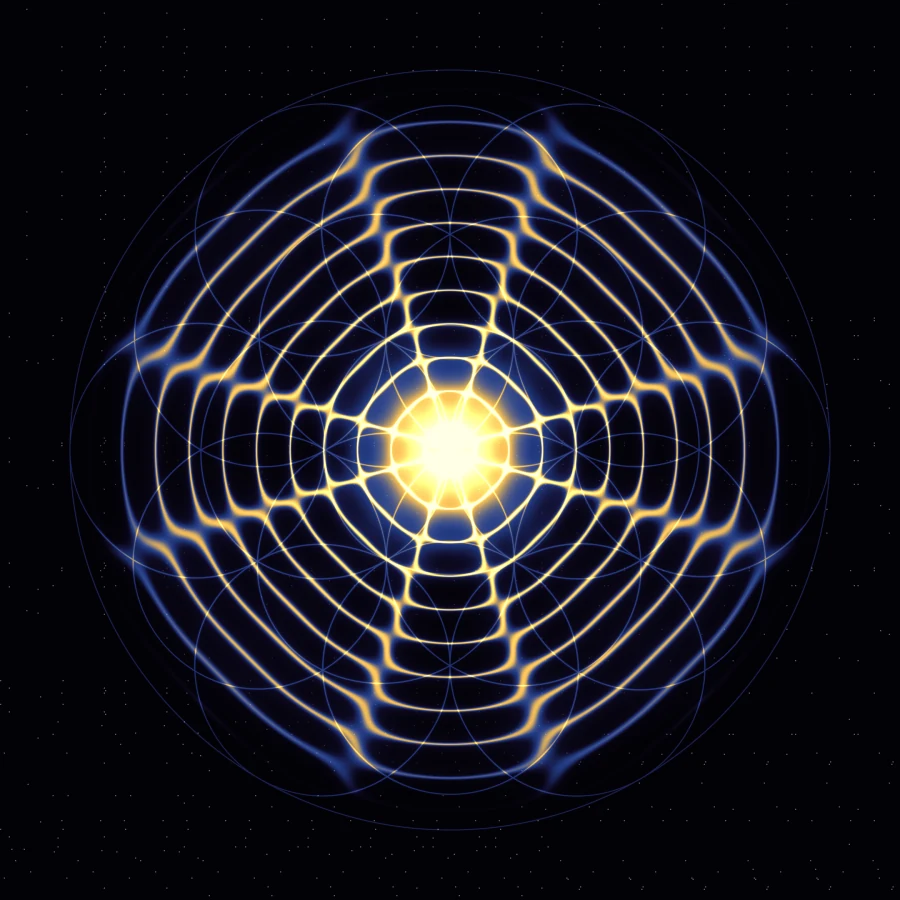

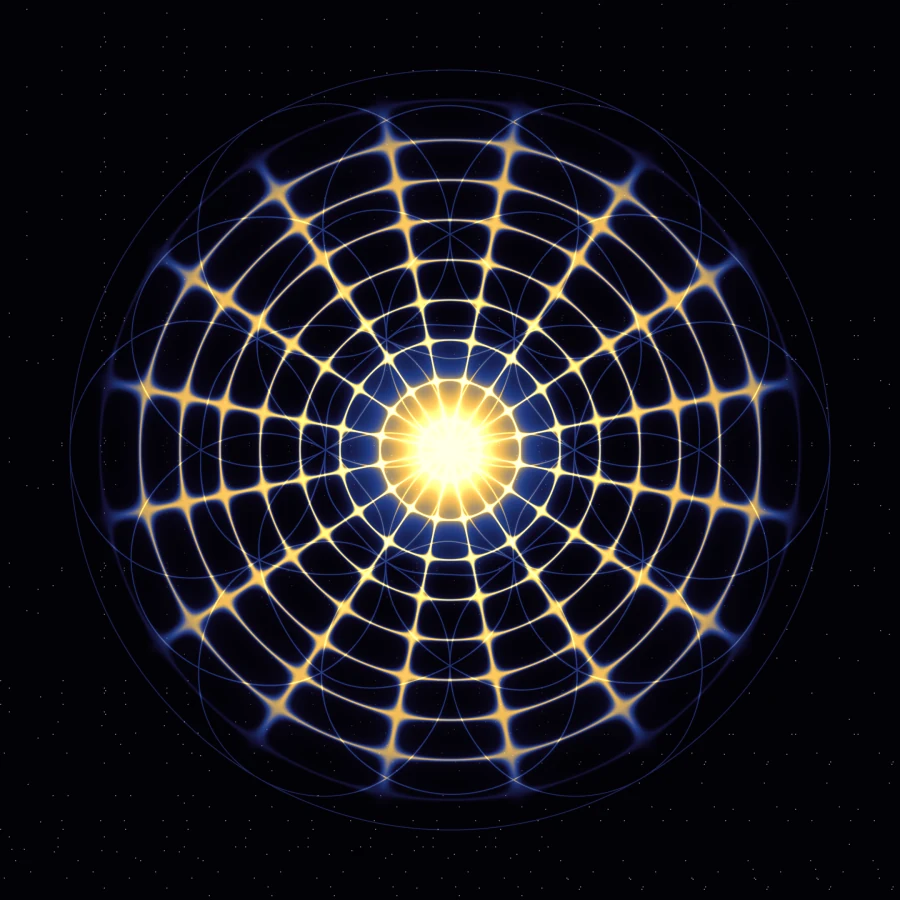

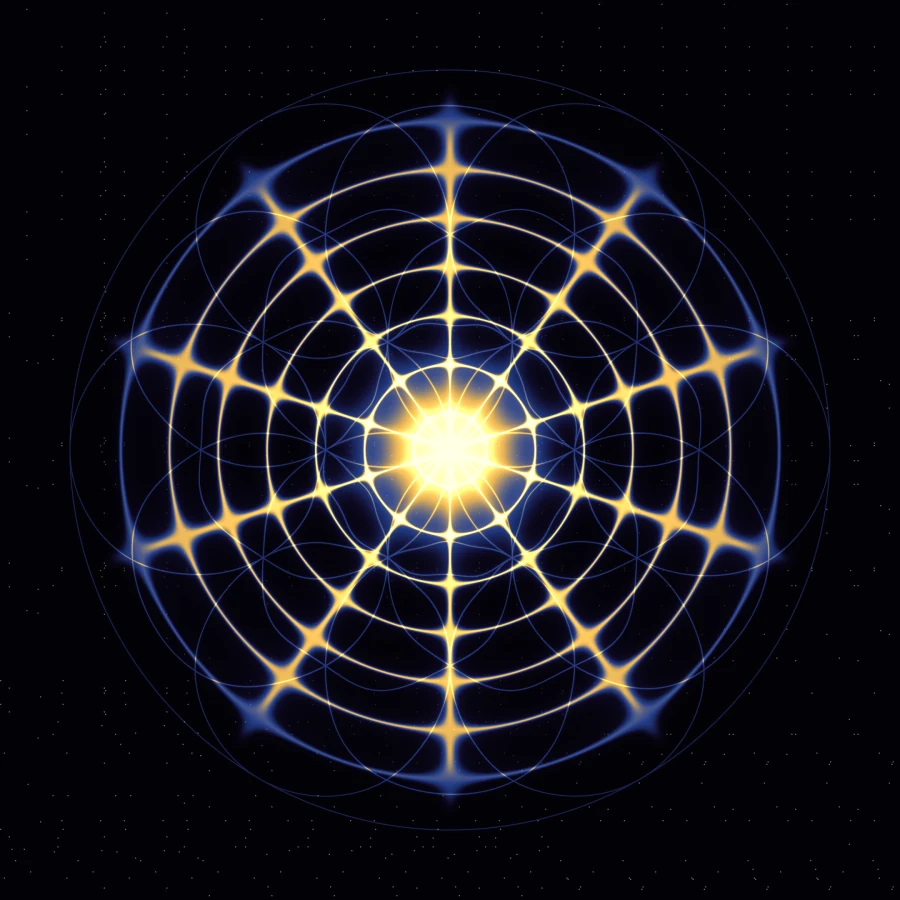

Un tambor: un parche redondo sujeto por el borde. Sus líneas quietas son m diámetros y n − 1 círculos, con radios exactos que salen de los ceros de las funciones de Bessel, j_(m,k) / j_(m,n). Su tono es f = 32 Hz · j_(m,n). Es otro instrumento: por eso la misma frecuencia se ve distinta que en la placa.
XY
La curva de Lissajous real de los dos canales, izquierdo contra derecho.
Agua
Aquí no hay simulación exacta y la app lo dice en pantalla: «Agua · modelo, no a escala». Las ondas pequeñas siguen la tensión superficial, k ∝ f^(2/3). En un plato de verdad, a 528 Hz cada onda mide alrededor de 1,2 mm: se amplía para que se vea.
Modo artístico
El estilo libre de antes sigue disponible, siempre con su etiqueta: no es físico.

Por qué es precisa: cuatro razones que se pueden comprobar

  1. 01Mide la frecuencia con mucho detalleAnaliza el sonido con dos ventanas a la vez, una larga para los graves (16.384 muestras) y una corta para los agudos (4.096), y afina el resultado entre puntos del espectro. En una prueba con tonos puros generados por ordenador, el error fue inferior a 0,01 cents (un cent es la centésima parte de un semitono).
  2. 02La figura es una fórmula, no una imagenLas líneas quietas se calculan punto a punto con las ecuaciones de esta página. No hay texturas ni figuras guardadas. La misma frecuencia da la misma figura en cualquier dispositivo, hoy y dentro de un año.
  3. 03Está comprobada contra referenciasEl modelo tiene pruebas automáticas que se ejecutan en cada cambio: las frecuencias propias, los pesos de la respuesta, las figuras de las nueve Solfeggio. Los ceros de Bessel del tambor se contrastan con las tablas de Abramowitz y Stegun.
  4. 04Separa lo que calcula de lo que noLa figura física va por un lado. Las capas de geometría (Flor de la vida, Metatrón y el resto) son símbolos de la tradición y llevan su etiqueta: no salen del sonido, que solo les cambia el brillo.

Lo que no es: los límites, dichos claros

  • Es una placa ideal. Una placa de verdad depende de su material, su grosor, su tamaño y de cómo esté sujeta. Dos placas distintas dan figuras distintas a la misma frecuencia. Cymatica calcula una placa cuadrada ideal, siempre la misma.
  • El tamaño de la placa es una elección. La constante C se eligió para que las frecuencias de la app den figuras diferenciadas. Con otra placa, 528 Hz caería en otra figura.
  • La fórmula de la forma es una aproximación. La de Waller describe bien las figuras de una placa libre, pero no es la solución exacta de la ecuación de la placa.
  • Los nombres de las frecuencias vienen de la tradición. Que 528 Hz se asocie al plexo solar no es física. La figura sí lo es.
  • No promete efectos en el cuerpo. Cymatica enseña cómo se ve un sonido. Lo que sientas al escucharlo es cosa tuya.
04FrecuenciasSolfeggio

Nueve tonos, nueve formas, nueve intenciones.

Las frecuencias Solfeggio son una escala de nueve tonos, uno por cada centro de energía, con su nombre propio: la frecuencia del amor, la de limpiar el aura, la frecuencia de Dios. Aquí las escuchas, ves la figura que forma cada una en la placa y te sientas con ella.

Los nombres vienen de la tradición Solfeggio; la figura de la placa, de un modelo físico. Aquí van juntos, cada uno con su etiqueta.

Ver las 9 frecuencias
05GeometríaGeometría sagrada: 16 capas de la tradición

Geometría simbólica encima de la física.

Semilla, Flor y Fruto de la vida, Cubo de Metatrón, los cinco sólidos platónicos, el toro, la espiral áurea. Dieciséis figuras de la tradición que puedes poner encima de la figura de la placa con + Geometría: por defecto ves solo la física.

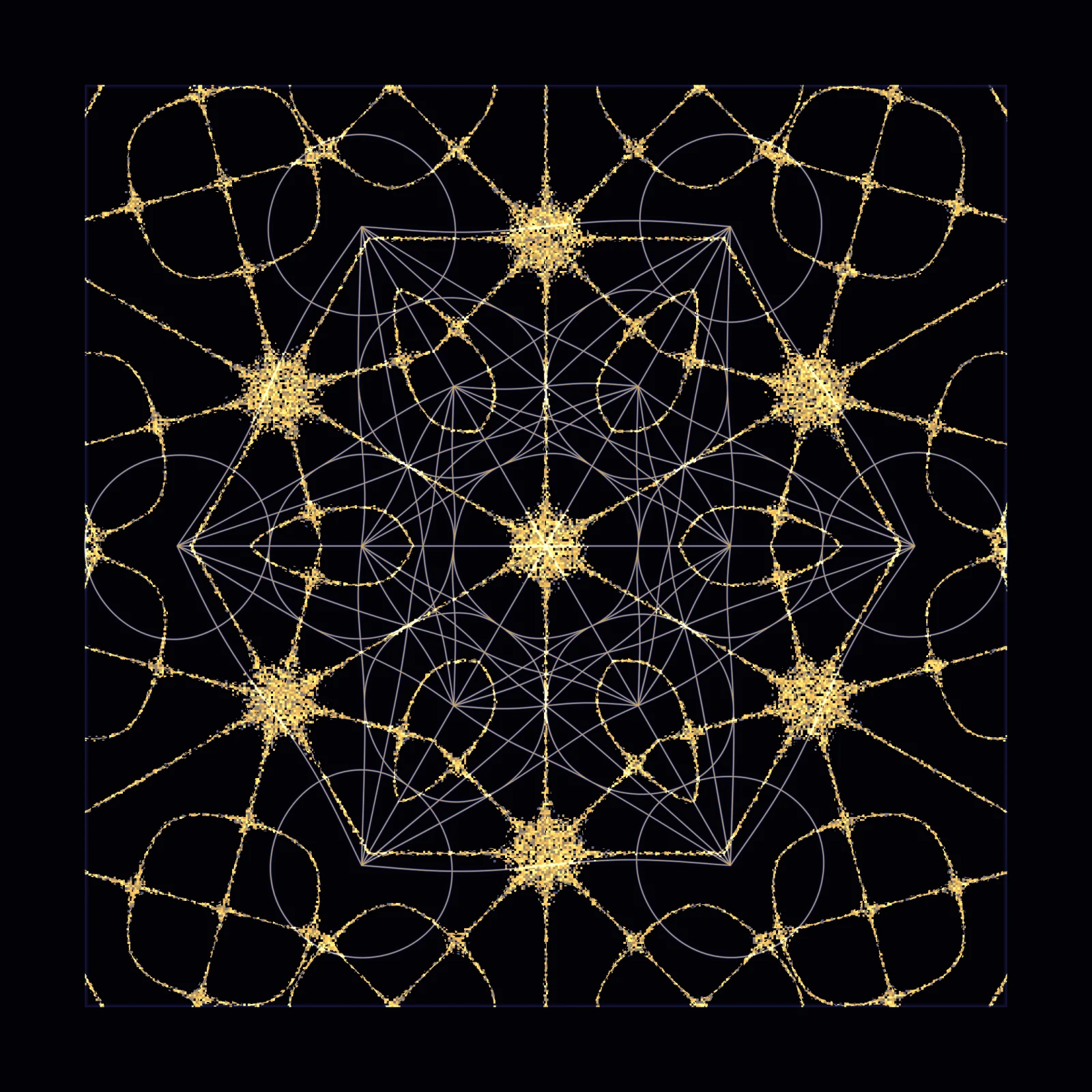

Cubo de Metatrón sobre la arena de 852 Hz, en una placa en 3D

Fig. 11 · Cubo de Metatrón, capa simbólica, sobre el campo. 852,00 Hz · Sol#5

16capas

Figuras de la tradición, no calculadas del sonido: el sonido solo les cambia el brillo.

Gratis
  • Semilla de la vida
  • Flor de la vida
  • Fruto de la vida
  • Cubo de Metatrón
  • Árbol de la vida
  • Vesica piscis
  • Espiral áurea
  • Girasol (filotaxis)
  • Tetraedro
  • Octaedro
  • Icosaedro
  • Cubo
  • Dodecaedro
  • Toro
  • Átomo
  • Galaxia

En gris, las de Pro. En blanco, las que tienes gratis. En la versión gratis tienes Flor, Semilla y Espiral áurea. Las 16, en Pro.

φ

Con el ratio en φ, el Girasol reparte sus semillas a 137,5 grados.

Las capas no salen del sonido. Son figuras fijas de la tradición, y la pareja de cada capa con una frecuencia también viene de ahí, del póster, no de la física. El sonido solo les cambia el brillo y les da una ondulación mínima; algunas cambian con el ratio entre los dos tonos: el Girasol redistribuye sus semillas según el ángulo áureo cuando pones el ratio en φ. En la app las ves etiquetadas como capa simbólica, separadas de la figura física.

Ver la Flor de la vida a 528 Hz
07PrácticasMeditar · Suma · Binaural

Un lugar al que volver cada día.

Tres prácticas guiadas para el cuerpo, la mente y el alma: respirar con la forma, dejar que los tonos se sumen de la raíz a la corona y dejar que un pulso lento te lleve. Cada una te da una forma concreta que mirar y una intención con la que sentarte unos minutos.

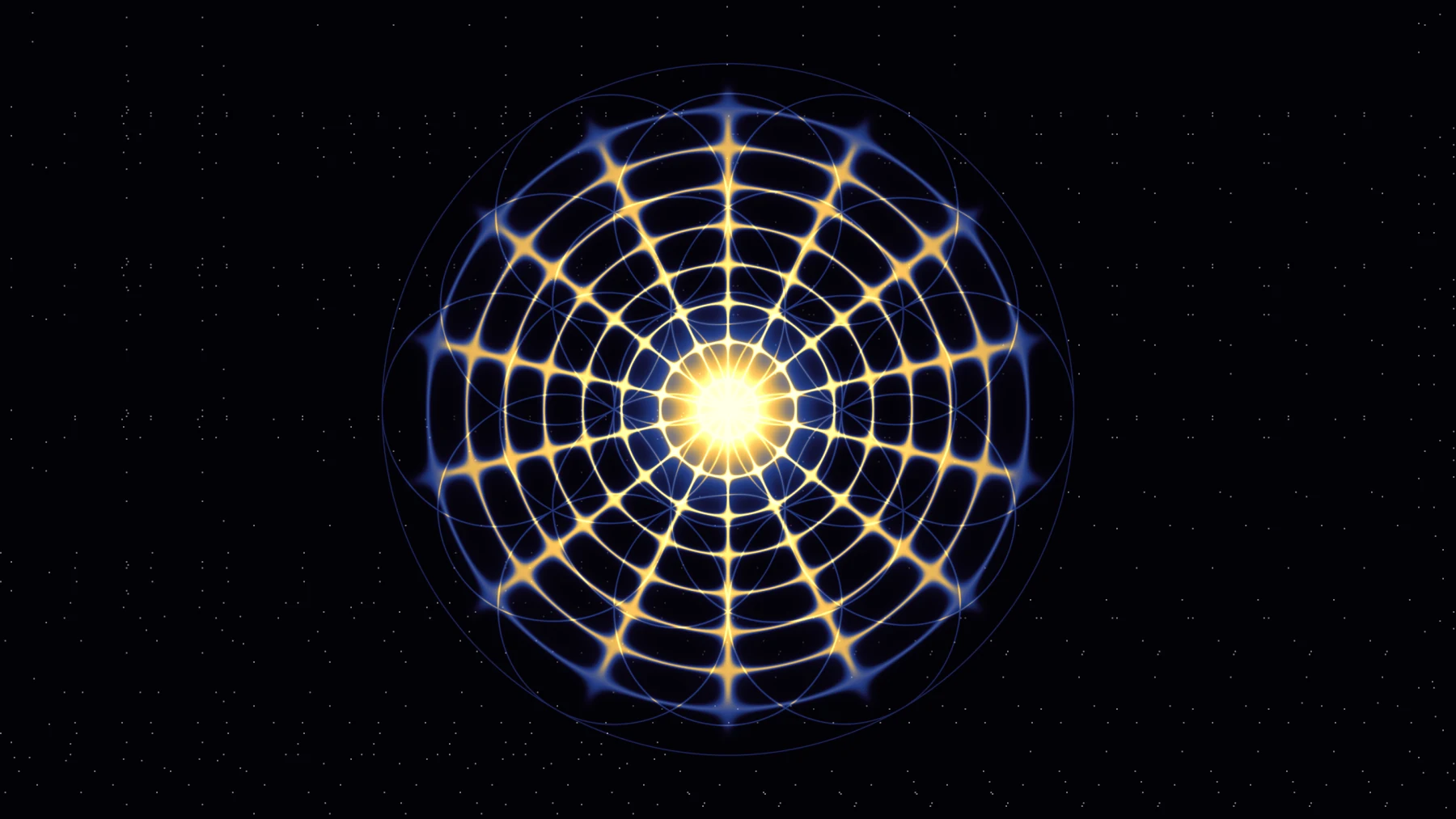

La frecuencia del amor, 528 Hz, en la arena: el visual que acompaña a Meditar

Fig. 12 · Meditar: el visual respira contigo. 528,00 Hz · Do5 +16¢

Dentro de la app

Meditar

Eliges duración, un patrón de respiración (coherente 5-5, caja 4-4-4-4 o 4-7-8) y un sonido. El visual respira contigo: se expande al inhalar y se recoge al exhalar. Con Pro, hasta 60 minutos.

De la raíz a la corona

Suma

Los tonos entran uno a uno y se quedan sonando bajo el siguiente, hasta que suenan todos a la vez en un solo acorde. De la raíz a la corona, gratis; las demás Sumas, con Pro.

Solo con auriculares

Binaural

Un tono ligeramente distinto en cada oído. Lo que oyes es un pulso lento que no existe en ninguno de los dos canales por separado. Solo con auriculares. En gratis, un minuto tres veces al día; en Pro, sin límite.

En la versión gratis, con cuenta: Meditar 5 minutos al día, binaural de 1 minuto y la Suma de la raíz a la corona.

Ver las prácticas
08CreadoresReels, directos, Ableton

Tu música tiene forma. Grábala en 4K.

Si haces música o contenido, Cymatica es un visual que nunca se repite porque sale de tu sonido, no de una plantilla.

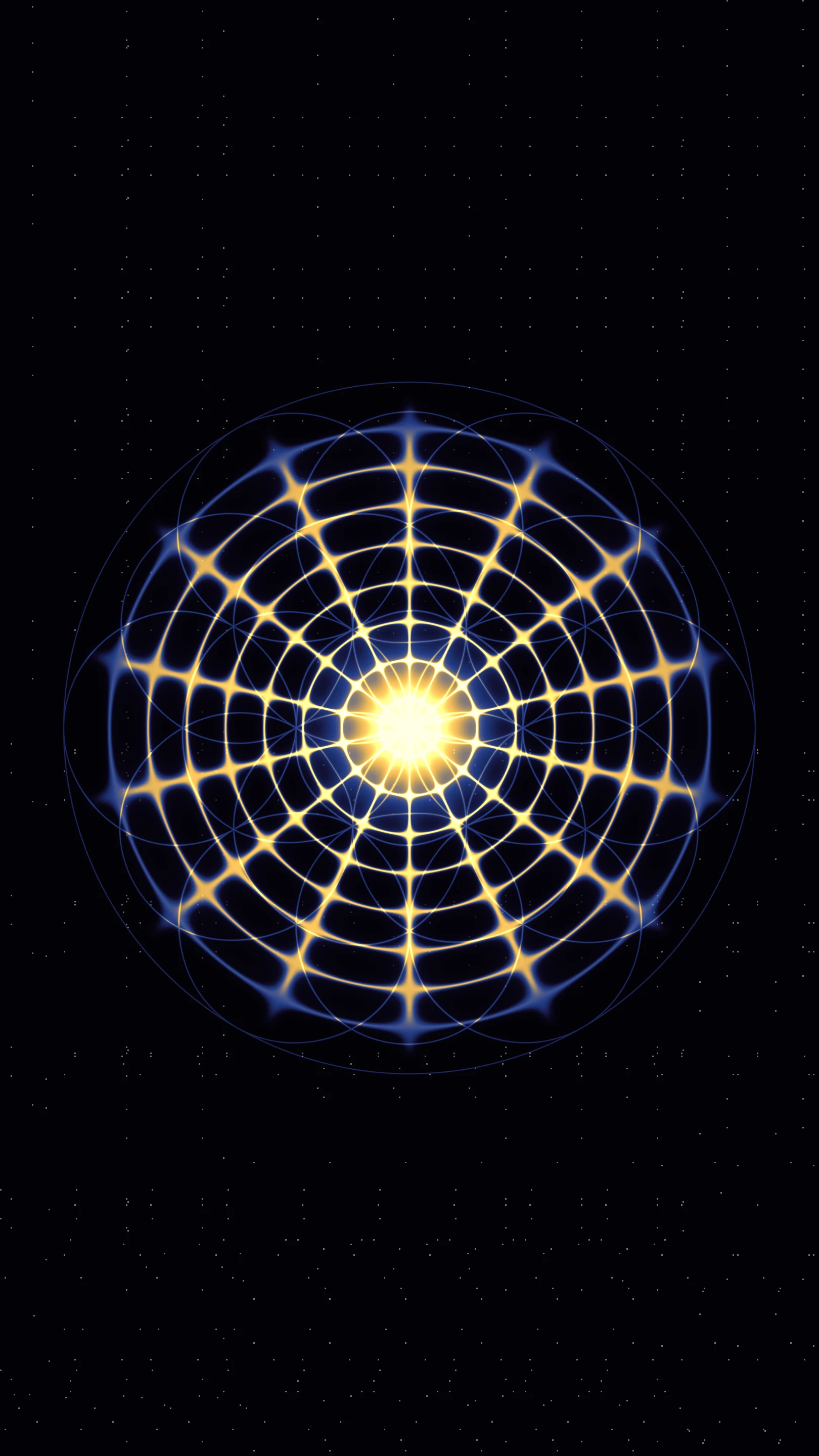

Salida vertical 9:16 de Cymatica lista para un reel

Fig. 14 · Salida 9:16, hasta 2160 × 3840. Sin marca en Pro

Analiza tu audio

Entrada

Micrófono o archivo. Cymatica detecta los tres picos principales con un error de 0,003 cents en tonos puros y los muestra en tiempo real.

4K

Exporta en tu formato

Salida

9:16, 1:1, 4:5 o 16:9, hasta 4K, MP4 o WebM con audio, con guías de zona segura para reels y sin marca de agua en Pro.

Tócalo con MIDI

Control

Nota → frecuencia, rueda de modulación → geometría, CC74 → detalle, pitch bend ±2 semitonos. Afinación La = 440 o 432.

Ponlo en Ableton

Live 12 Suite

Cymatica para Ableton es un dispositivo Max for Live que muestra la cimática de cualquier pista de Live 12 Suite. Incluido en Pro anual y Fundadores.

09AutorQuién está detrás
Retrato de Axel Barros

Fig. 15 · Retrato de Axel, sin filtros.

Axel Barros

Diecisiete años haciendo techno. Ahora el sonido me cuida a mí.

Fui The Unborn Child durante diecisiete años. Fundé Wrong Theory Records, toqué en Razzmatazz, en Input, en HÖR Berlin. Soy Certified Ableton Trainer y sigo dando clases de producción y diseño de sonido.

Dejé la música como carrera y estoy dejando atrás lo que me hacía daño. Cymatica salió de una noche en el estudio: puse un tono de 528 Hz por curiosidad y me quedé una hora mirando cómo cambiaba la forma al mover un hercio. Fue la primera vez en mucho tiempo que estuve quieto.

Vengo del estudio, no de un retiro. Las prácticas que hay dentro son las que uso yo cada mañana para volver al cuerpo, encontrar la calma y empezar el día entero: una forma delante y una intención dentro. Si a mí me sirven, quizá a ti también.

Axel · Barcelona

17años

haciendo techno como The Unborn Child, de Razzmatazz a HÖR Berlin.

528Hz

El tono que me dejó quieto una hora, una noche en el estudio. Ahí nació Cymatica.
